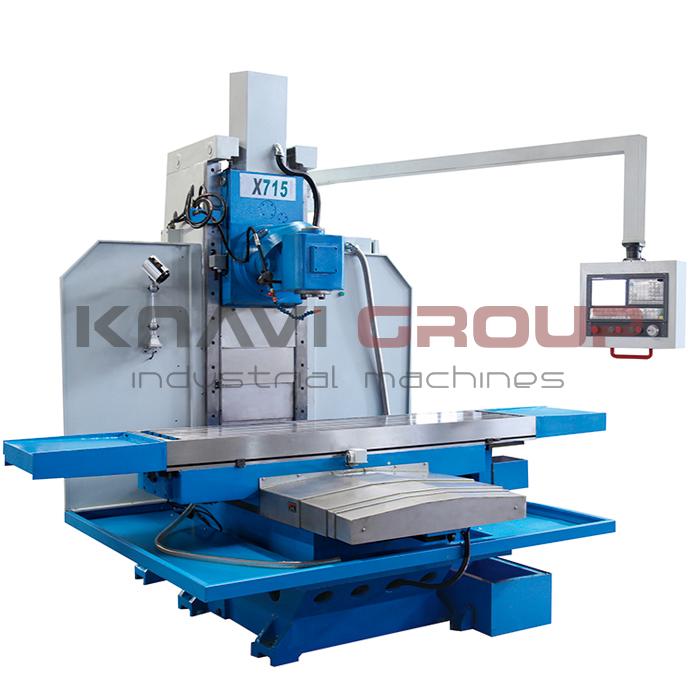

Бесконсольный универсальный фрезерный станок

XK715 | XILI

Серия: X7

Бесконсольный универсальный фрезерный станок

Размер рабочего стола 2100мм x 500мм
Вертикальная подача (Z-ось) 650мм
Продольная подача (X-ось) 1500мм
Исполнение фрезерного станка Универсальный
Поперечная подача (Y-ось) 650мм
Фрезерование Горизонтальный / Вертикальный

Цена и условия

6 091 261 RUB*

Получить КП
* Цена рассчитана на основе параметров: конфигурация оборудования — стандартная, город доставки — Москва. Стоимость товара и условия продажи не являются публичной офертой. Нажмите здесь для выбора конфигурации систем и элементов.

Характеристики

Общие характеристики
Исполнение фрезерного станка
Универсальный
Фрезерование
Горизонтальный / Вертикальный
Горизонтальный рабочий стол
Нажмите для выбора конфигурации:
Защита рабочей зоны
Защита полузакрытого типа
Размер рабочего стола
2100мм x 500мм
Т-пазы
4шт / 20мм / 100мм
Макс. вес заготовки
2000кг
Подачи
Продольная подача (X-ось)
1500мм
Поперечная подача (Y-ось)
650мм
Мин. скорость подач по осям
2.5мм/мин / 2.5мм/мин / 2.5мм/мин
Макс. скорость подач по осям
3000мм/мин / 3000мм/мин / 2500мм/мин
Ускоренные перемещения
6000мм/мин / 6000мм/мин / 3000мм/мин
Крутящий момент приводов по осям
22Н⋅м / 22Н⋅м / 22Н⋅м
Вертикальный шпиндель
Нажмите для выбора конфигурации:
Защита рабочей зоны
Защита полузакрытого типа
Вертикальная подача (Z-ось)
650мм
Скорость вращения шпинделя
6об/мин — 1500об/мин
Диапазон скоростей шпинделя
Бесступенчатый / 2шт
Конус отверстия в шпинделе
ISO50
Угол поворота фрезерной головки
-360° / 360°
Расстояние от оси шпинделя до стойки
610мм
Расстояние от торца шпинделя до поверхности стола
0мм — 650мм
Мощность двигателя шпинделя
11кВт
Горизонтальный шпиндель
Скорость вращения шпинделя
35об/мин — 1345об/мин
Двигатели и источник питания
Напряжение
380В / 50Гц / Трехфазный
Индикация и контроль
Индикация и контроль
ЧПУ
Модель
Siemens 808D
Габаритный размер и вес
Вес
9000кг
Габаритная длина
4380мм
Габаритная ширина
2520мм
Габаритная высота
2800мм
*Технические характеристики могут быть изменены без предварительного уведомления.

Тяжелый универсальный бесконсольный фрезерный станок X715 предназначен для выполнения всех видов фрезерных работ на деталях из черных, цветных металлов и их сплавов, пластмасс в условиях серийного и единичного производства, выполняемых с помощью цилиндрических, дисковых, фасонных, торцевых, конических и других фрез.

Особенности:

  • Поворот шпиндельной головки 360°;
  • Горизонтальное и вертикальное фрезерование;
  • Большие размеры стола;
  • Большая нагрузка на стол -2000 кг;
  • Автоматическая система смазки;
  • Закаленные и отшлифованные направляющие рабочего стола;
  • Высокая жесткость конструкции станины;
  • Серводвигатель и автоматическая подача стола;

Серия

Общие характеристики
Исполнение фрезерного станка
Универсальный
Универсальный
Фрезерование
Горизонтальный / Вертикальный
Горизонтальный / Вертикальный
Горизонтальный рабочий стол
Размер рабочего стола
2100мм x 500мм
2500мм x 600мм
Т-пазы
4шт / 20мм / 100мм
5шт / 20мм / 100мм
Макс. вес заготовки
2000кг
2000кг
Подачи
Продольная подача (X-ось)
1500мм
1800мм
Поперечная подача (Y-ось)
650мм
700мм
Мин. скорость подач по осям
2.5мм/мин / 2.5мм/мин / 2.5мм/мин
2.5мм/мин / 2.5мм/мин / 2.5мм/мин
Макс. скорость подач по осям
3000мм/мин / 3000мм/мин / 2500мм/мин
3000мм/мин / 3000мм/мин / 2500мм/мин
Ускоренные перемещения
6000мм/мин / 6000мм/мин / 3000мм/мин
6000мм/мин / 6000мм/мин / 3000мм/мин
Крутящий момент приводов по осям
22Н⋅м / 22Н⋅м / 22Н⋅м
22Н⋅м / 22Н⋅м / 22Н⋅м
Вертикальный шпиндель
Вертикальная подача (Z-ось)
650мм
700мм
Скорость вращения шпинделя
6об/мин — 1500об/мин
6об/мин — 1500об/мин
Диапазон скоростей шпинделя
Бесступенчатый / 2шт
Бесступенчатый / 2шт
Конус отверстия в шпинделе
ISO50
ISO50
Угол поворота фрезерной головки
-360° / 360°
-360° / 360°
Расстояние от оси шпинделя до стойки
610мм
660мм
Расстояние от торца шпинделя до поверхности стола
0мм — 650мм
0мм — 700мм
Мощность двигателя шпинделя
11кВт
11кВт
Горизонтальный шпиндель
Скорость вращения шпинделя
35об/мин — 1345об/мин
Двигатели и источник питания
Напряжение
380В / 50Гц / Трехфазный
380В / 50Гц / Трехфазный
Индикация и контроль
Индикация и контроль
ЧПУ
ЧПУ
Модель
Siemens 808D
Siemens 808D
