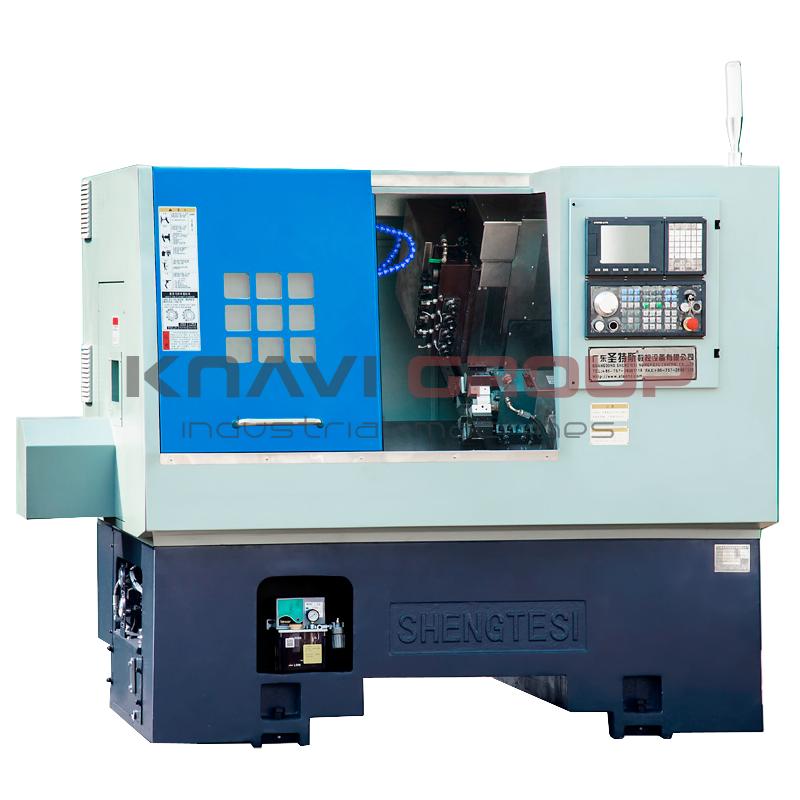

HXY46 | STS

Серия: HXY

Токарный обрабатывающий центр

Скорость вращения шпинделя 5000об/мин

Скорость приводного инструмента 3000об/мин

Цена и условия

Цена по запросу

Получить КП

* Цена рассчитана на основе параметров: конфигурация оборудования — стандартная, город доставки — Москва. Стоимость товара и условия продажи не являются публичной офертой. Нажмите здесь для выбора конфигурации систем и элементов.

Характеристики

Общие характеристики

Тип токарного ЧПУ станка

Станок с наклонной станиной / 30°

Ось Y

Наличие

ЧПУ

Нажмите для выбора конфигурации:

Стандарт

Опция

Производительность

Макс. диаметр обработки над станиной

160мм

Макс. диаметр обработки над суппортом

150мм

Длина обработки

220мм

Главный шпиндель

Привод шпинделя

Скорость вращения шпинделя

5000об/мин

Торец шпинделя

A2-5

Диаметр отверстия шпинделя

56мм

Диаметр прутка

45мм

Крутящий момент на шпинделе

37Н⋅м

Мощность двигателя шпинделя

11.6кВт / 18.5кВт

Подачи

Перемещения по оси X

800мм

Перемещения по оси Z

250мм

Перемещения по оси Y

200мм

Ускоренные перемещения

20000мм/мин / 10000мм/мин / 20000мм/мин

Точность позиционирования

0.01мм / 0.01мм / 0.01мм

Точность повторения

0.002мм / 0.002мм / 0.002мм

Двигатель подач

Мощность двигателя подач

1.3кВт / 1.3кВт / 1.3кВт / 2.197кВт

Суппорт

Резцедержатель

Револьверная токарная головка

Инструмент

Приводной инструмент

Количество позиций инструмента

12шт

Мощность двигателя

1.3кВт / 2шт

Скорость приводного инструмента

3000об/мин

Макс. диаметр сверления

12мм

Нарезаемая резьба

Двигатели и источник питания

Напряжение

380В / 50Гц / Трехфазный / AC

Габаритный размер и вес

Вес

4500кг

Габаритная длина

3030мм

Габаритная ширина

2045мм

Габаритная высота

2050мм

*Технические характеристики могут быть изменены без предварительного уведомления.

Токарный обрабатывающий центр HXY46

Ключевые особенности:

1. Цельнолитая станина высокой жесткости с вибропоглощающей способностью и минимальной деформацией.
2. Конструкция станины с наклоном 30° обеспечивает удобство установки и снятия заготовки оператором, а также облегчает удаление стружки.
3. Благодаря большой скорости перемещений обладает высокой производительностью.
4. Приводная головка обладает двумя двигателями, что значительно расширяет возможности обработки.
5. Могут использоваться различные инструменты в соответствии с требованиями обработки заготовок.
6. Функция токарной и фрезерной обработки.

Стандартная спецификация:

1. Система ЧПУ SYNTEC (Дополнительно: FANUC/SIEMENS)
2. Двигатель YASKAWA по осям X/Y/Z
3. Приводная револьверная головка (SAUTER/STS)
4. Направляющие THK
5. Гидравлическая станция
6. Система подачи СОЖ
7. Автоматическая система смазки
8. Трехцветная сигнальная лампа
9. Светодиодная лампа
12. Резервуар для воды
13. Бак для хранения стружки (с левой стороны)
