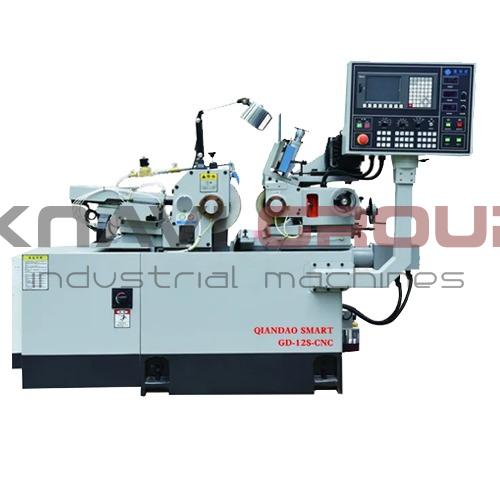

Универсальный бесцентрово-шлифовальный станок GD-12 CNC

Серия GD
Метод управления ЧПУ
Макс. диаметр заготовки 40мм
Макс. размер шлифовального круга 305мм x 150мм x 120мм

Цена и условия

5 940 177 RUB*
Условия доставки
DDP Москва
* Цена рассчитана на основе конфигурации оборудования, периферии, комплектации и города доставки — Москва. Стоимость товара и условия продажи не являются публичной офертой.

Характеристики

Общие характеристики

Метод управления ЧПУ

Производительность

Длина шлифования 250мм
Макс. диаметр заготовки 40мм

Шлифовальный круг

Макс. размер шлифовального круга 305мм x 150мм x 120мм

Шпиндельная бабка

Скорость вращения шпинделя 1950об/мин

Двигатели и источник питания

Общая мощность двигателей 7.5кВт

Габаритный размер и вес

Вес 1700кг
Габаритная длина 1800мм
Габаритная ширина 1400мм
Габаритная высота 1450мм

Комплектация

✅
Алмазный карандаш для правки (Стандарт)
Количество: 1 к-т
✅
Двигатель шлифовального круга (Стандарт)
✅
Лампа освещения рабочей зоны (Стандарт)
Количество: 1 шт
✅
Система подачи СОЖ (Стандарт)
Стандартная система сепарации масла от СОЖ
✅
Шлифовальный круг (Стандарт)

Описание

Бесцентрово-шлифовальный станок GD-12 CNC

Профессиональный бесцентрово-шлифовальный станок для высокоточной обработки деталей с минимальными биениями и превосходным качеством поверхности, предназначенный для серийного производства на современных машиностроительных предприятиях.

1. Прецизионная и сверхжесткая конструкция

  • Монолитная база: Станина основные узлы изготовлены из высококачественного чугуна методом цельной отливки.

  • Высокая точность: Все базовые детали обрабатываются за одну установку на прецизионном оборудовании ведущих мировых брендов (YASDA, MITSUI SEIKI, TOSHIBA, ELB). Это обеспечивает точность размеров.

2. Высокотехнологичный и износостойкий шпиндельный узел

  • Оригинальный тайваньский шпиндель: Изготовлен из легированной стали SNCM-21H.

  • Многоступенчатая обработка: Твердость поверхности превышает 62 HRC, а глубина упрочненного слоя составляет более 1,5 мм.

  • Технология масляной пленки: Используется шпиндель на динамической масляной пленке (hydrodynamic oil film), что обеспечивает исключительную плавность хода, гашение вибраций и высочайшую точность шлифования.

3. Сверхточная система регулировок и подач

  • Высокоточность шага: Шкала тонкой настройки направляющего круга и ходового винта подачи суппорта под рабочим столом имеют дискретность всего 0,001 мм, что позволяет ювелирно настраивать процесс съема материала.

  • Гибкая геометрия: Направляющий круг можно наклонять в диапазоне от +5° до -3° и поворачивать на ±6°, что обеспечивает идеальную настройку для различных видов бесцентрового шлифования (проходного и врезного).

4. Оптимальные технические характеристики для широкого спектра задач

  • Универсальность: Позволяет обрабатывать заготовки диаметром от 0,5 до 40 мм, что делает его идеальным для производства мелких и средних деталей (валов, осей, пальцев и т.д.).

  • Мощные приводы: Шлифовальный круг (305 мм) приводится в движение двигателем 7.5 л.с. (1950 об/мин), а направляющий круг (205 мм) — двигателем 2.0 кВт с плавной регулировкой скорости от 0 до 300 об/мин.

5. Надежность и репутация производителя

  • Богатый опыт: Более 15 лет успешной работы в сфере проектирования, НИОКР и производства шлифовального оборудования.

  • Масштабное производство: Собственная производственная площадь свыше 6000 кв. метров и полная линейка моделей станков с широким функционалом.

  • Гарантия качества: Производство сертифицировано по международному стандарту системы качества
