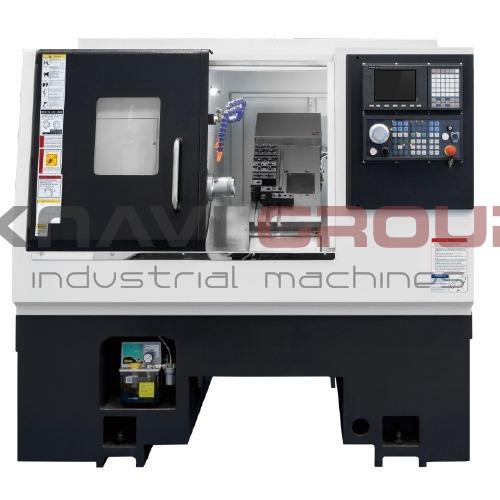

Токарный станок с линейным суппортом H46

Серия H

Модификация Одношпиндельный токарный станок с линейным суппортом

Макс. диаметр обработки над станиной 400мм

Макс. диаметр обработки над суппортом 380мм

Длина обработки 200мм

Торец шпинделя A2-5

Основная конфигурация

ЧПУ

Syntec 22TA

Fanuc 0i-TF Plus

SINUMERIK 828

Цена и условия

3 725 351 RUB*

Условия доставки

DDP Москва

* Цена рассчитана на основе конфигурации оборудования, периферии, комплектации и города доставки — Москва. Стоимость товара и условия продажи не являются публичной офертой.

Характеристики

Общие характеристики

Модификация Одношпиндельный токарный станок с линейным суппортом

Угол наклона станины 30°

ЧПУ

Syntec 22TA

Fanuc 0i-TF Plus

SINUMERIK 828

Параметры обработки

Макс. диаметр обработки над станиной 400мм

Макс. диаметр обработки над суппортом 380мм

Длина обработки 200мм

Главный шпиндель

Скорость вращения шпинделя 5000об/мин

Диаметр отверстия шпинделя 52мм

Диаметр прутка 45мм

Торец шпинделя A2-5

Мощность двигателя шпинделя 5.5кВт

Инструментальный суппорт

Тип инструментального суппорта Инструментальный стол

Количество устанавливаемых инструментальных блоков 8шт

Размер инструмента 25мм х 25мм

Размер инструмента 20мм

Подачи

Перемещения по оси X 800мм

Перемещения по оси Z 250мм

Мощность приводов подач по осям 1.3кВт / 1.3кВт

Ускоренные перемещения 25000мм/мин / 25000мм/мин

Точность

Точность позиционирования 0.01мм / 0.01мм

Точность повторения 0.0025мм / 0.0025мм

Система смазки

Система смазки Автоматический

Двигатели и источник питания

Напряжение 380В / 50Гц / Трехфазный / AC

Габаритный размер и вес

Вес 2400кг

Габаритная длина 2229мм

Габаритная ширина 1565мм

Габаритная высота 1767мм

Периферия

Транспортер удаления стружки

CC-CT Turbo

Система удаления стружки : Цепной транспортер для удаления стружки , Тележка для стружки : Наличие

Комплектация

✅

Гидравлическая станция (Стандарт)

Кондиционер электрошкафа

Масляный скиммер (маслоотделитель)

✅

Патрон гидравлический (Стандарт)

Количество: 1 шт

Ø152.4

Патрон цанговый

✅

Светодиодная лампа освещения рабочей зоны (Стандарт)

✅

Сигнальная лампа (Стандарт)

Уловитель деталей

Уловитель масляного тумана

✅

Ящик с инструментом для обслуживания станка (Стандарт)

Описание

Токарные станки с линейным суппортом серии H - идеальное решение для высокоэффективной токарной обработки, сочетающее в себе жесткость, скорость и удобство эксплуатации. Станок разработан для сокращения времени цикла и повышения производительности в условиях серийного производства.

Ключевые особенности и преимущества:

Высокая жесткость и стабильность. Монолитная литая станина и оптимизированная конструкция с ребрами жесткости гарантируют устойчивость к деформациям и вибрациям.
Наклонная конструкция станины. Наклон станины обеспечивает оператору удобный монтаж и снятие заготовок, а также способствует эффективному и беспрепятственному отводу стружки.
Высокая скорость и производительность. Станок обеспечивает быстрые перемещения и выполнение операций, что значительно сокращает общее время обработки.
Линейный суппорт. Специальная конструкция инструментального стола позволяет минимизировать время смены инструмента, повышая эффективность производства.
Гибкость оснащения. Возможность использования различных комбинированных инструментов в зависимости от требований к обработке заготовки. Доступна опция приводного инструмента для выполнения фрезерных и сверлильных операций.

Область применения:

Автомобильная промышленность
Аэрокосмическая отрасль
Энергомашиностроение
Медицинская техника
Производство оснастки и инструмента
