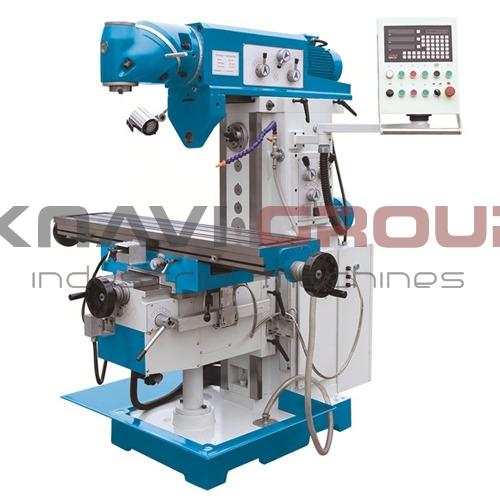

Широкоуниверсальный фрезерный станок XQ6432C

Исполнение фрезерного станка Широкоуниверсальный
Фрезерование Горизонтальный / Вертикальный
Размер рабочего стола 1370мм x 320мм
Скорость вращения шпинделя 45об/мин — 1660об/мин
Диапазон скоростей шпинделя 11шт

Цена и условия

1 700 010 RUB*
Условия доставки
DDP Москва
* Цена рассчитана на основе конфигурации оборудования, периферии, комплектации и города доставки — Москва. Стоимость товара и условия продажи не являются публичной офертой.

Характеристики

Общие характеристики

Исполнение фрезерного станка Широкоуниверсальный
Фрезерование Горизонтальный / Вертикальный

Горизонтальный рабочий стол

Размер рабочего стола 1370мм x 320мм
Т-пазы 3шт / 14мм / 80мм
Макс. вес заготовки 300кг

Вертикальный шпиндель

Скорость вращения шпинделя 45об/мин — 1660об/мин
Диапазон скоростей шпинделя 11шт
Конус отверстия в шпинделе ISO40
Угол поворота фрезерной головки 360°
Расстояние от торца шпинделя до поверхности стола 250мм — 650мм
Мощность двигателя шпинделя 3кВт

Горизонтальный шпиндель

Скорость вращения шпинделя 35об/мин — 1500об/мин
Диапазон скоростей шпинделя 12шт
Конус отверстия в шпинделе ISO40
Расстояние от оси горизонтального шпинделя до поверхности стола 65мм — 465мм
Расстояние от оси шпинделя до хобота 180мм
Вылет хобота 400мм
Мощность двигателя шпинделя 3кВт

Подачи

Ход ручных подач 1000мм / 380мм / 400мм
Мин. скорость подач по осям 30мм/мин / 30мм/мин / 23мм/мин
Макс. скорость подач по осям 830мм/мин / 830мм/мин / 625мм/мин
Ускоренные перемещения 1335мм/мин / 1335мм/мин / 1000мм/мин
Крутящий момент приводов по осям 15Н⋅м

СОЖ

Мощность двигателя подачи СОЖ 0.04кВт

Двигатели и источник питания

Напряжение 380В / 50Гц

Габаритный размер и вес

Вес 1950кг
Габаритная длина 1820мм
Габаритная ширина 1680мм
Габаритная высота 1860мм

Периферия

Поворотные столы

TS200A
TS200A

Устройство цифровой индикации (УЦИ)

SINO SDS6-3V
SINO SDS6-3V
Количество управляемых осей : 3шт , Управляемые оси : Ось X / Ось Y / Ось Z

Комплектация

✅
Вытяжной шток (Стандарт)
Количество: 1 шт
Защитный кожух рабочего стола
Защитный кожух шпинделя
Комплект зажимов
Количество: 1 к-т
✅
Лампа освещения рабочей зоны (Стандарт)
✅
Оправки для фрезерования (Стандарт)
Количество: 1 к-т
27мм
✅
Поддон для стружки (Стандарт)
Светодиодная лампа освещения рабочей зоны
✅
Серьга для горизонтального фрезерования (Стандарт)
Количество: 1 шт
✅
Система охлаждения (Стандарт)
✅
Фрезерный патрон (Стандарт)
Количество: 1 шт
ISO40
✅
Цанги для фрезерного патрона (Стандарт)
Количество: 1 к-т
Централизованная система смазки
Электронные компоненты Schneider
✅
Ящик с инструментом для обслуживания станка (Стандарт)
Количество: 1 шт

Описание

Широкоуниверсальный фрезерный станок XQ6432C

Станок XQ6432C предназначен для выполнения разнообразных фрезерных операций (плоскостное, торцевое, фасонное, обработка пазов и углов) в условиях единичного и мелкосерийного производства. Обеспечивает обработку заготовок из черных, цветных металлов и их сплавов.

Ключевые особенности:

  • Cерводвигатель осей X, Y, Z обеспечивает более точное и плавное перемещение стола и фрезерной головки, что повышает качество обработки деталей и упрощает процесс настройки станка;

  • Прочные сплавы и литая чугунная станина обеспечивают устойчивость и долговечность;

  • Два независимых шпинделя (горизонтальный и вертикальный) для одновременной обработки двух поверхностей;

  • Вертикальный шпиндель поворачивается на 360º для работы под углом;

  • Рабочий стол поворачивается на угол ±45°;

  • Закаленные направляющие: "ласточкин хвост" (X), прямоугольные (Y/Z);

  • Подвесной пульт управления.
