Главная / Станки и оборудование / Металлообрабатывающие станки / Обрабатывающие центры c ЧПУ / Вертикальные фрезерные центры с ЧПУ / Вертикальный фрезерный центр KDVM1160L
KAIDA

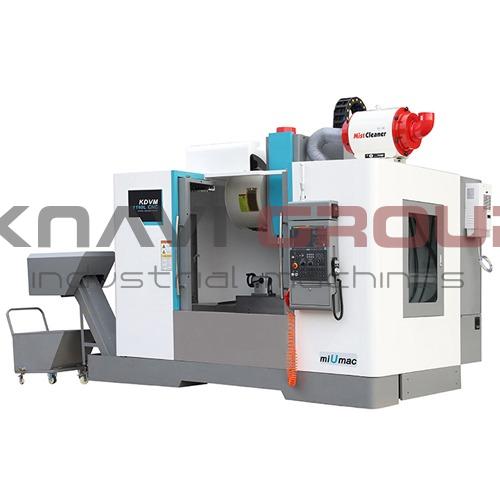

Вертикальный фрезерный центр KDVM1160L

Размер рабочего стола 1250мм x 600мм
Макс. вес заготовки 1200кг
Ход подач 1100мм / 600мм / 600мм

Цена и условия

5 023 726 RUB*
Условия доставки
DDP Москва
* Цена рассчитана на основе конфигурации оборудования, периферии, комплектации и города доставки — Москва. Стоимость товара и условия продажи не являются публичной офертой.

Характеристики

Общие характеристики

Станина Полимеркомпозит

ЧПУ

ЧПУ Fanuc 0i-MF Plus (5)

Рабочий стол

Размер рабочего стола 1250мм x 600мм
Т-пазы 5шт / 18мм / 100мм
Макс. вес заготовки 1200кг

Шпиндель

Конус отверстия в шпинделе BT40
Мощность двигателя шпинделя 11кВт / 15кВт
Расстояние от оси вертикального шпинделя до поверхности колонны 640мм
Расстояние от торца вертикального шпинделя до стола 120мм / 720мм
Скорость вращения шпинделя
8000об/мин
10000об/мин
12000об/мин

Точность

Точность позиционирования 0.013мм / 0.01мм / 0.01мм
Точность повторения 0.005мм / 0.005мм / 0.005мм

Устройство автоматической смены инструментов

Тип инструментального магазина Инструментальный магазин барабанного типа
Способ смены инструмента Роботизированный (с манипулятором)
Емкость инструментального магазина 24шт
Макс. диаметр инструмента 150мм / 76мм
Макс. длина инструмента 300мм
Макс. вес инструмента 8кг
Время смены инструмента (Инструмент-Инструмент) 1.8сек.

Подачи

Ход подач 1100мм / 600мм / 600мм
Ускоренные перемещения 36000мм/мин / 36000мм/мин / 30000мм/мин
Крутящий момент приводов по осям 20Н⋅м / 20Н⋅м / 20Н⋅м
Способ передачи по оси X Шарико-винтовая передача (ШВП)
Способ передачи по оси Y Шарико-винтовая передача (ШВП)
Способ передачи по оси Z Шарико-винтовая передача (ШВП)

СОЖ

Мощность двигателя подачи СОЖ 0.55кВт

Двигатели и источник питания

Напряжение 380В / 50Гц / Трехфазный / AC

Стружкоудаление и аспирация

Система удаления стружки Цепной транспортер для удаления стружки
Тележка для стружки Наличие

Прочее

Система смазки Автоматический
Электрошкаф С кондиционером
Защита рабочей зоны Защита закрытого типа

Габаритный размер и вес

Вес 6500кг
Габаритная длина 4400мм
Габаритная ширина 2550мм
Габаритная высота 2600мм

Периферия

Поворотные столы

HR 255N
HR 255N
Диаметр центрального отверстия : 110мм

Задние бабки

TTJ-210
TTJ-210
Тип задней бабки : Ручной , Высота центров : 160мм , Макс. ход пиноли задней бабки : 50мм
RTH 255
RTH 255
Высота центров : 160мм , Диаметр стола : 255мм

Система наладки инструмента

TS27R Renishaw
TS27R Renishaw
Система наладки инструмента : Renishaw TS27R , Точность повторения : 0.001мм / 0.001мм / 0.001мм

Система измерения заготовки

OMP60 Renishaw
OMP60 Renishaw
Система измерения заготовки : Renishaw OMP60 , Точность повторения : 0.001мм / 0.001мм / 0.001мм

Комплектация

✅
Автоблокировка двери (Стандарт)
✅
Выносной пульт управления (MPG) (Стандарт)
✅
Интерфейс RJ-45 (Стандарт)
✅
Интерфейс RS-232 (Стандарт)
✅
Лампа освещения рабочей зоны (Стандарт)
✅
Насос СОЖ высокого давления (Стандарт)
30 бар
✅
Пневматический пистолет для выдувания стружки (Стандарт)
✅
Сигнальная лампа (Стандарт)
Трехцветный
✅
Трансформатор (Стандарт)

Описание

Вертикальный фрезерный центр KDVM1160L

Высокоточный вертикальный фрезерный центр для стабильной 3-осевой обработки. Разработан для черновой и чистовой фрезеровки с отличной точностью и долговечностью.

Ключевые преимущества:

  • Станина из полимербетона гарантирует высокую точность и стабильность размеров.

  • Широкая база и усиленная колонна — обеспечивают жёсткость конструкции для интенсивных нагрузок при грубой обработке.

  • Прецизионные линейные направляющие по осям X/Y/Z — превосходная стабильность точности как для черновой, так и для чистовой обработки.

  • Универсальная производительность — подходит для серийного производства с высокой повторяемостью и минимальными отклонениями.

Область применения:

Серийное производство прецизионных деталей из металлов в машиностроении, приборостроении, автомобилестроении и авиастроении на средних и крупных заводах с высокими требованиями к точности.
