Главная / Станки и оборудование / Металлообрабатывающие станки / Токарные станки / Автоматы продольного точения / Автомат продольного точения с ЧПУ D125D
JSWAY

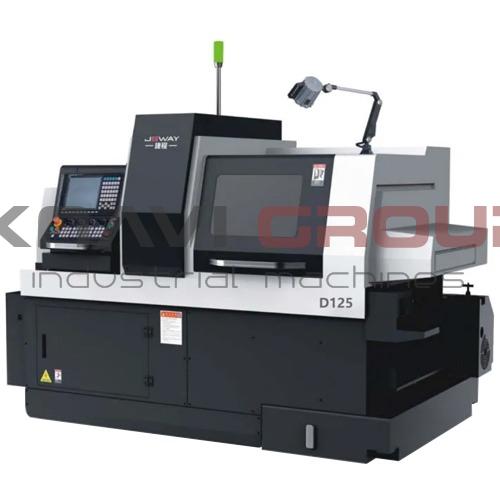

Автомат продольного точения с ЧПУ D125D

Серия D
Количество линейных осей 5шт / X1 / X2 / Y1 / Z1 / Z2
Общее количество инструмента 15шт / 9шт / 24шт
Макс. диаметр механической обработки (шпиндель/субшпиндель) 12мм / 12мм
Макс. длина обработки 125мм / Сменная вращающаяся направляющая втулка

Основная конфигурация

ЧПУ
Syntec 220TB
Fanuc 0i-TF Plus (1)

Цена и условия

8 599 625 RUB*
Условия доставки
DDP Москва
* Цена рассчитана на основе конфигурации оборудования, периферии, комплектации и города доставки — Москва. Стоимость товара и условия продажи не являются публичной офертой.

Характеристики

Общие характеристики

Количество линейных осей 5шт / X1 / X2 / Y1 / Z1 / Z2
Общее количество инструмента 15шт / 9шт / 24шт
Модификация Двухшпиндельный автомат продольного точения
ЧПУ
Syntec 220TB
Fanuc 0i-TF Plus (1)

Параметры обработки

Макс. диаметр механической обработки (шпиндель/субшпиндель) 12мм / 12мм
Макс. длина обработки 125мм / Сменная вращающаяся направляющая втулка

Главный шпиндель

Привод шпинделя Прямой (безредукторный) привод
Охлаждение шпинделя Масляное охлаждение
Скорость вращения шпинделя 10000об/мин
Диаметр отверстия шпинделя 19мм
Ось C 0.001°
Макс. диаметр сверления 10мм
Нарезаемая резьба M8
Мощность двигателя 5.6кВт

Противошпиндель

Привод шпинделя Прямой (безредукторный) привод
Охлаждение шпинделя Масляное охлаждение
Скорость вращения шпинделя 10000об/мин
Ось C 0.001°
Макс. диаметр сверления 10мм
Нарезаемая резьба M8

Приводной инструмент для радиальной обработки на главном шпинделе

Приводной инструмент для радиальной обработки 4шт / ER16 / 5000об/мин
Макс. диаметр сверления 10мм
Нарезаемая резьба M8
Мощность двигателя 1кВт

Инструмент для наружного точения на главном шпинделе

Расположение инструментальных позиций Держатель инструмента сбоку
Количество инструмента 8шт
Размер инструмента 12мм x 12мм

Торцевой инструмент на главном шпинделе

Приводной инструмент для торцевой обработки 2шт / ER16
Неприводной инструмент для торцевой обработки 4шт / ER16

Торцевой инструмент на противошпинделе

Приводной инструмент для торцевой обработки 3шт / ER16 / 5000об/мин
Неприводной инструмент для торцевой обработки 3шт / ER16
Макс. диаметр сверления 10мм
Нарезаемая резьба M8

Линейные оси

Ускоренные перемещения 24м/мин / 30м/мин / 24м/мин / 30м/мин / 30м/мин
Мощность приводов подач по осям 0.75кВт / 0.75кВт / 1.2кВт / 1.2кВт / 0.75кВт

Прочее

Емкость бака СОЖ 150л.

Габаритный размер и вес

Вес 2600кг
Габаритная длина 2440мм
Габаритная ширина 1602мм
Габаритная высота 2300мм

Периферия

Автоматические барфидеры

GT 112 3.2
GT 112 3.2
Диаметр прутка : 1мм — 12мм , Макс. длина прутка : 3200мм

Транспортер удаления стружки

CC-CT Turbo
CC-CT Turbo
Система удаления стружки : Цепной транспортер для удаления стружки , Тележка для стружки : Наличие

Комплектация

✅
Датчик отрезки (Стандарт)
Датчик расхода СОЖ
✅
Интерфейс для подключения барфидера (Стандарт)
✅
Кондиционер электрошкафа (Стандарт)
✅
Направляющая втулка (Стандарт)
Насос СОЖ высокого давления
30 бар
✅
Светодиодная лампа освещения рабочей зоны (Стандарт)
✅
Сигнальная лампа (Стандарт)
✅
Трансформатор (Стандарт)
✅
Уловитель деталей (Стандарт)
Уловитель масляного тумана
Устройство выталкивания деталей из противошпинделя
Цанга барфидера
Количество: 1 шт
Цанга главного шпинделя
Количество: 1 шт
Цанга направляющая
Количество: 1 шт
Цанга противошпинделя
Количество: 1 шт
✅
Централизованная система смазки (Стандарт)
✅
Ящик с инструментом для обслуживания станка (Стандарт)

Описание

Автомат продольного точения D125A — это оборудование для высокоскоростной и высокоточной обработки сложных деталей. Благодаря мощным компонентам, двухканальному управлению и 5-осевой функциональности, станок обеспечивает исключительную эффективность, сокращая общее время цикла и обеспечивая качество, сопоставимое с лучшими мировыми брендами.

Ключевые особенности и преимущества:

1. Высокая производительность и одновременная обработка

  • Двухканальное управление: Главный и противошпиндель работают независимо и одновременно, что значительно сокращает общее время изготовления детали.

  • Мощный электрошпиндель: Собственная разработка с мощностью 2.2 кВт (5.5кВт) и скоростью вращения до 10 000 об/мин. Обеспечивает быстрый разгон и торможение для высокоскоростной обработки.

  • 5-осевая функциональность: Возможность выполнения сложных фрезерных операций за одну установку.

2. Жесткость, точность и долговечность

  • Усиленные компоненты: Шариковые винты диаметром 25 мм с двойными гайками и большой подачей (10 мм). Оси приводятся мощными серводвигателями (1200Вт/750Вт).

  • Цельная конструкция: Станина, кронштейны двигателей и суппорт противошпинделя выполнены как единое целое, что обеспечивает максимальную жесткость, виброустойчивость и сохранение точности.

  • Скорость перемещения: Быстрое перемещение суппортов со скоростью до 30 м/мин сокращает вспомогательное время.

3. Гибкость и универсальность

  • Станок обладает уникальной возможностью работы как в режиме с направляющей втулкой, так и без нее, в зависимости от длины заготовки. Максимальная длина обработки за одну подачу — 125 мм.

  • Большой зажимной диапазон: Сквозное отверстие шпинделя Ø19 мм с возможностью установки патрона на Ø12 мм для обработки крупных заготовок.
