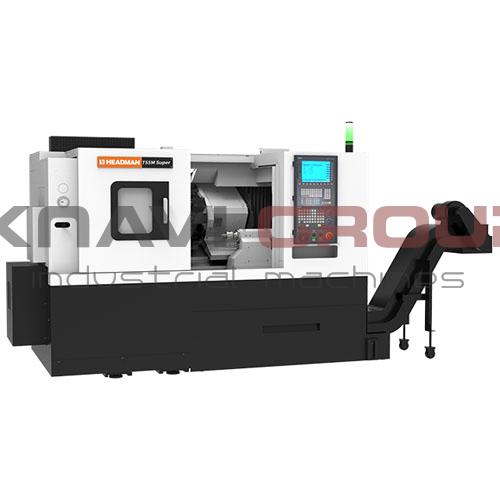

Токарный обрабатывающий центр T55M Super
Headman
Токарный обрабатывающий центр T55M Super
Серия
T5
Макс. диаметр обработки над станиной
550мм
Макс. диаметр обработки над суппортом
300мм
Длина обработки
429мм
Диаметр отверстия шпинделя
62мм
Цена и условия
8 754 659 RUB*
Условия доставки
DDP Москва
* Цена рассчитана на основе конфигурации оборудования, периферии, комплектации и города доставки — Москва.
Стоимость товара и условия продажи не являются публичной офертой.
Характеристики
Общие характеристики
Тип токарного ЧПУ станка
Станок с наклонной станиной
Ось C
Наличие
Направляющие по X/Z
Линейные направляющие качения
ЧПУ
ЧПУ
SINUMERIK 828
Производительность
Макс. диаметр обработки над станиной
550мм
Макс. диаметр обработки над суппортом
300мм
Длина обработки
429мм
Главный шпиндель
Скорость вращения шпинделя
35об/мин — 5000об/мин
Торец шпинделя
A2-6
Диаметр отверстия шпинделя
62мм
Диаметр прутка
51мм
Индексация на главном шпинделе (С1-ось)
0.001°
Мощность двигателя шпинделя
11кВт / 15кВт
Токарный патрон
203.2мм / Гидравлический / со сквозным отверстием
Подачи
Перемещения по оси X
195мм
Способ передачи по оси X
Шарико-винтовая передача (ШВП)
Перемещения по оси Z
540мм
Способ передачи по оси Z
Шарико-винтовая передача (ШВП)
Перемещения по оси W
565мм
Ускоренные перемещения
30000мм/мин / 33000мм/мин / 8000мм/мин
Суппорт
Резцедержатель
Револьверная токарная головка
Тип револьверной головки
Приводной
Время смены инструмента (Соседний/Дальний)
0.2сек.
Инструмент
Инструмент
Приводной инструмент
Количество позиций инструмента
12шт
Сечение инструмента
25мм x 25мм
Диаметр хвостовика инструмента
40мм
Мощность двигателя
3.77кВт
Скорость приводного инструмента
5000об/мин
Макс. диаметр сверления
16мм
Нарезаемая резьба
M16x2
Производительность фрезерования
16мм
Задняя бабка
Тип задней бабки
Электрический
Конус по Морзе
КМ4
Ход задней бабки
565мм
СОЖ
Объем бака
130л.
Система смазки
Система смазки
Автоматический
Двигатели и источник питания
Напряжение
380В / 50Гц / Трехфазный / AC
Габаритный размер и вес
Вес
4000кг
Габаритная длина
2560мм
Габаритная ширина
1720мм
Габаритная высота
1710мм
Периферия
Транспортер удаления стружки
CC-CT Turbo
Система удаления стружки
: Цепной транспортер для удаления стружки
,
Тележка для стружки
: Наличие
Система наладки инструмента
HPMA Renishaw
Система наладки инструмента
: Renishaw HPMA
,
Точность повторения
: 0.008мм
Комплектация
Автоблокировка двери
✅
Выносной пульт управления (MPG)
(Стандарт)
✅
Гидравлическая станция
(Стандарт)
✅
Держатель инструмента для наружного точения
(Стандарт)
Количество:
5 шт
✅
Держатель расточного инструмента
(Стандарт)
Количество:
3 шт
✅
Защитный кожух
(Стандарт)
✅
Интерфейс для подключения барфидера
(Стандарт)
✅
Комплект мягких кулачков
(Стандарт)
✅
Лампа освещения рабочей зоны
(Стандарт)
Масляный скиммер (маслоотделитель)
Насос СОЖ высокого давления
Патрон гидравлический со сквозным отверстием
Количество:
1 шт
Ø254
✅
Патрон гидравлический со сквозным отверстием
(Стандарт)
Количество:
1 шт
Ø203.2
Патрон цанговый
Количество:
1 шт
Ø203.2
Патрон цанговый
Количество:
1 шт
Ø254
Пистолет подачи СОЖ
Пневматический пистолет для выдувания стружки
✅
Сигнальная лампа
(Стандарт)
✅
Трансформатор
(Стандарт)
Уловитель деталей
Уловитель масляного тумана
✅
Централизованная система смазки
(Стандарт)
✅
Ящик с инструментом для обслуживания станка
(Стандарт)
Описание
Токарный обрабатывающий центр T55M Super подходит для токарной обработки, фрезерования, расточки, сверления, нарезания резьбы и комбинированной обработки одновременно.
- Высокая жесткость, высокая точность, высокая скорость, высокая стабильность, что позволяет реализовать комбинацию процессов, используя жесткое точение.
- Возможно оснащение встроенным шпинделем (высокая скорость, высокая точность, высокая стабильность и низкий уровень вибраций).
- Возможно оснащение модулем компенсации тепловых деформаций для повышения точности и стабильности обработки при непрерывной работе.
- Различное механическое, гидравлическое, электрическое оборудование, а также программное обеспечение позволяет полностью удовлетворить требования заказчика для организации непрерывного процесса производства .
| Стандартная комплектация | Дополнительные опции |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
