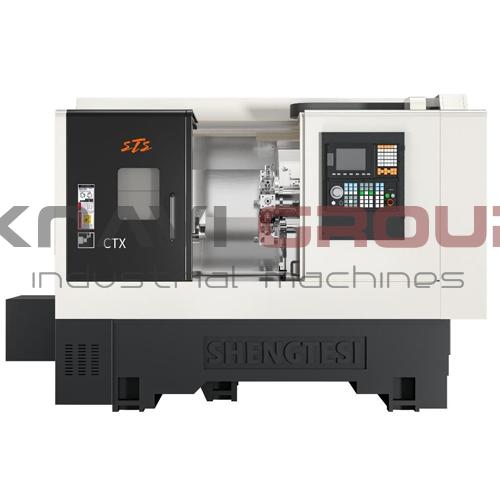

Токарный обрабатывающий центр CTXY46

Серия CTX
Макс. диаметр обработки над станиной 740мм
Макс. диаметр обработки над суппортом 350мм
Длина обработки 520мм
Диаметр отверстия шпинделя 56мм

Основная конфигурация

ЧПУ
Syntec 22TB
Fanuc 0i-TF Plus .
SINUMERIK 828 .
Пересчитываем цену…

Цена и условия

Цена по запросу

Характеристики

Общие характеристики

Тип токарного ЧПУ станка
Станок с наклонной станиной / 30° / Комбинированный токарно-фрезерный станок
Ось Y
Наличие
Ось C
Наличие
Направляющие по X/Z
Линейные направляющие качения

ЧПУ

ЧПУ
Syntec 22TB
Fanuc 0i-TF Plus .
SINUMERIK 828 .

Производительность

Макс. диаметр обработки над станиной
740мм
Макс. диаметр обработки над суппортом
350мм
Длина обработки
520мм

Главный шпиндель

Привод шпинделя
Прямой (безредукторный) привод
Скорость вращения шпинделя
4000об/мин
Торец шпинделя
A2-5
Диаметр отверстия шпинделя
56мм
Диаметр прутка
45мм
Токарный патрон
152.4мм / Гидравлический
Мощность двигателя шпинделя
5.5кВт
7.5кВт

Подачи

Перемещения по оси X
220мм
Способ передачи по оси X
Шарико-винтовая передача (ШВП) / Ø 32мм
Перемещения по оси Z
550мм
Способ передачи по оси Z
Шарико-винтовая передача (ШВП) / Ø 32мм
Перемещения по оси Y
45мм
Ускоренные перемещения
25000мм/мин / 10000мм/мин / 25000мм/мин
Точность повторения
0.0025мм / 0.0025мм / 0.0025мм

Двигатель подач

Мощность двигателя подач
1.8кВт / 1.8кВт / 1.8кВт

Суппорт

Резцедержатель
Револьверная токарная головка
Тип револьверной головки
Приводной
Время смены инструмента (Соседний/Дальний)
2сек.

Инструмент

Инструмент
Приводной инструмент
Количество позиций инструмента
12шт
Сечение инструмента
25мм x 25мм
Мощность двигателя
2.9кВт
Скорость приводного инструмента
4000об/мин
Макс. диаметр сверления
16мм
Нарезаемая резьба
M12x1.75

Задняя бабка

Тип задней бабки
Гидравлический
Конус по Морзе
КМ5
Ход задней бабки
500мм

Двигатели и источник питания

Напряжение
380В / 50Гц / Трехфазный / AC

Габаритный размер и вес

Вес
4700кг
Габаритная длина
3355мм
Габаритная ширина
1920мм
Габаритная высота
2156мм

Периферия

Транспортер удаления стружки

CC-CT Turbo
CC-CT Turbo
Система удаления стружки : Цепной транспортер для удаления стружки , Тележка для стружки : Наличие

Система наладки инструмента

HPMA Renishaw
HPMA Renishaw
Система наладки инструмента : Renishaw HPMA , Точность повторения : 0.008мм

Комплектация

✅
Гидравлическая станция (Стандарт)
✅
Держатель осевого инструмента (Стандарт)
Количество: 1 шт
✅
Держатель расточного инструмента (Стандарт)
Количество: 4 шт
✅
Держатель торцевого инструмента (Стандарт)
Количество: 3 шт
✅
Защитный кожух (Стандарт)
✅
Интерфейс для подключения барфидера (Стандарт)
✅
Комплект анкерных болтов (Стандарт)
Кондиционер электрошкафа
✅
Лампа освещения рабочей зоны (Стандарт)
Масляный скиммер (маслоотделитель)
Насос СОЖ высокого давления
✅
Патрон гидравлический (Стандарт)
Количество: 1 шт
Ø152.4
Патрон гидравлический со сквозным отверстием
Количество: 1 шт
Ø152.4
Патрон цанговый
Количество: 1 шт
Ø152.4
✅
Пистолет подачи СОЖ (Стандарт)
✅
Пневматический пистолет для выдувания стружки (Стандарт)
✅
Регулируемый приводной блок (±0°) (Стандарт)
Количество: 2 шт
✅
Регулируемый приводной блок (±90°) (Стандарт)
Количество: 2 шт
✅
Сигнальная лампа (Стандарт)
✅
Теплообменник электрошкафа (Стандарт)
Уловитель деталей
Уловитель масляного тумана
✅
Централизованная система смазки (Стандарт)
✅
Ящик с инструментом для обслуживания станка (Стандарт)

Описание

Токарные ЧПУ станки серии CTXY  — это высокотехнологичное решение для комплексной обработки, сочетающее возможности токарной и фрезерной обработки благодаря наличию оси Y и приводного инструмента. Цельная литая конструкция и наклонная станина обеспечивают максимальную жесткость, эффективное отведение стружки и минимальные вибрации, что гарантирует высочайшее качество поверхности и точность геометрии деталей.

Ключевые особенности:

  • Комплексная обработка за 1 установку: Наличие оси Y и приводного инструмента позволяет выполнять фрезерные, сверлильные и другие операции без переустановки заготовки.
  • Высокая стабильность и вибропоглощение: Цельная литая станина и наклонная конструкция под 30° обеспечивают повышенную жесткость и удобство обслуживания.
  • Скорость и производительность: 12-позиционная сервоприводная револьверная головка обеспечивает быструю смену инструмента.
  • Гибкость производства: Задняя бабка с ручным и программным управлением расширяет диапазон обрабатываемых деталей.

Идеально подходит для: изготовления сложных и несимметричных деталей, серийного и мелкосерийного производства, автомобильной и аэрокосмической отраслей.
