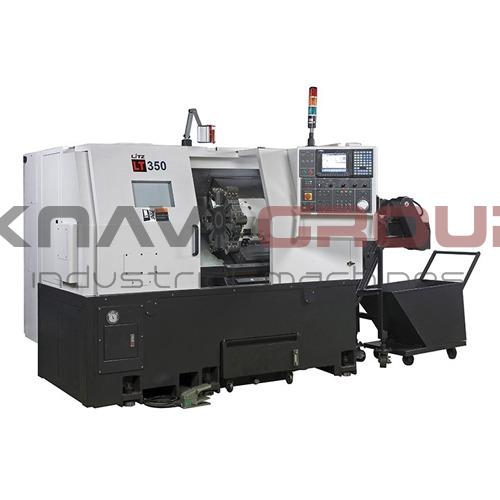

Токарный обрабатывающий центр LT-350

Токарный обрабатывающий центр LT-350

Высокопроизводительный токарный обрабатывающий центр с ЧПУ и наклонной станиной (30°), разработанный для точной и эффективной обработки деталей средней сложности. Модель сочетает прецизионную механику, высокую жесткость конструкции и современную систему управления, обеспечивая стабильность, надежность и производительность в серийном производстве.

Ключевые преимущества:

• Высокая жесткость и точность конструкции — основная станина представляет собой цельную отливку из высококачественного чугуна (механит FC30) с усиленными ребрами жесткости, что обеспечивает превосходную жесткость при тяжелом и высокоскоростном резании. 30° наклонная станина создает идеальную опорную базу для шпинделя, револьверной головы и задней бабки с низким центром тяжести.

• Прецизионные высокоскоростные оси — оси X и Z оснащены абсолютными серводвигателями переменного тока, обеспечивающими быстрое ускорение/замедление и высокую тяговую силу. Применение безлюфтовых прецизионных шарико-винтовых пар (ШВП) класса C3 с предварительным натягом и прямым соединением с двигателем гарантирует высокую точность позиционирования и минимальные тепловые деформации.

• Высокоточные линейные направляющие — использование тяжелых линейных направляющих качения с нулевым зазором по осям X и Z обеспечивает высокую скорость перемещения (X: 24 м/мин, Z: 30 м/мин), отличную точность контурного резания, низкое трение и длительный срок службы.

• Мощный и точный шпиндель — шпиндель на высокоточных подшипниках класса P4 (передняя опора: 1 двухрядный роликовый + 2 радиально-упорных шариковых; задняя: 1 двухрядный роликовый) гарантирует высокую точность обработки и длительную стабильность. Привод осуществляется высокоэффективным V-образным ремнем, что обеспечивает высокий крутящий момент и простоту обслуживания. Частота вращения шпинделя регулируется в диапазоне 40–6000 об/мин.

• Усиленная задняя бабка — программируемая гидравлическая задняя бабка с конусом КМ4 и ходом пиноли 100 мм обеспечивает надежную поддержку длинномерных заготовок.

• Современная система ЧПУ FANUC — контроллер FANUC 0i-TF с 8,4" цветным ЖК-дисплеем обеспечивает удобство программирования, широкие функциональные возможности и поддержку интерактивного программирования Manual Guide 0i.

• Защита от столкновений — наличие устройства защиты осей от столкновений позволяет поглощать и снижать ударную нагрузку, сохраняя точность станка при возникновении нештатных ситуаций.

• Строгий контроль качества — каждая машина проходит 100-часовой тест обкатки, контроль геометрии лазерным интерферометром и тестовую обработку детали для гарантии точности.

Область применения:

Предназначен для высокоточной токарной обработки деталей в различных отраслях промышленности: общее машиностроение, автомобилестроение, производство компонентов, медицинская техника. Особенно эффективен для обработки валов, втулок, фланцев, колец и других деталей, требующих высокой точности, качества поверхности и производительности. Возможность интеграции с прутковым податчиком и роботом делает его идеальным решением для автоматизированного производства.
